Люк под плитку Евроформат-ЕТР

Люк под плитку Евроформат-ЕТР отлично подойдет, если Вам необходим люк большого или среднего размера. Люки Евроформат могут открываться нажатием как в левую так и в правую стороны. Облегченная алюминиевая рама уплотнена шумо и влагоизоляционной резиной по периметру, регулируемая вверх - вниз и влево - вправо петля.

    Усиленная конструкция люков серии Евроформат-ЕТР позволяет выдерживать большие нагрузки. Система 3D регулировки позволяет регулировать дверцу по вертикали, горизонтали и диагонали.

    • Характеристики
    • Отзывы (3)
    Механизм открывания
    Нажимной
    Производитель
    Практика
    Материал
    Алюминий
    Метод открывания
    Распашная дверца
    Страна
    Россия
    Ширина, мм
    500
    Высота, мм
    400
    Габариты люка (ШхВхГ), мм
    500x400х60
    Размер дверцы (ШхВ), мм
    440х340
    Грузоподъёмность дверцы, кг
    13
    Вес
    6.3 кг
    5'140


    Добавить0 Заказать в 1 клик
    Добавить в сравнение

    Написать отзыв

    • Алексей Геннадьевич 06.10.2016 10:56

      Решил написать т.к. не просто приобрел люк ЕТР, а еще специалисты ИНЖЕНЕРИИ его установили. Всё работает как часы. Рекомендую.

    • Сергей Петрович 11.09.2015 14:35

      Понадобился во время ремонта в загородном доме. Покупали сразу два. Большого размера и среднего. Ну что могу сказать. Название Производителя говорит само за себя. Очень практичен. Остался доволен и ни разу не пожалел о своем выборе.

    • Кирилл 21.08.2015 11:25

      Отличный люк, покупал лет пару лет назад, большой нужен был - 60*120, работает безотказно, не провис, хотя нагрузка приличная. Теперь покупаю еще такой же, всем рекоммендую!

    Таблица модификаций

    Модель Ширина, ммВысота, ммГабариты люка (ШхВхГ), ммРазмер дверцы (ШхВ), ммГрузоподъёмность дверцы, кгВес, кг Цена Купить
    ЕТР 50-40 500400500x400х60440х340136.3 5'140 0
    ЕТР 50-50 500500500x500х60440х440157.1 5'360 0
    ЕТР 50-60 500600500х600х60440х540187.8 5'560 0
    ЕТР 50-70 500700500х700х60440х640218.6 6'000 0
    ЕТР 50-80 500800500х800х60440х740239.3 6'210 0
    ЕТР 50-90 500900500х900х60440х8402810.1 6'410 0
    ЕТР 50-100 5001000500х1000х60440х9403310.8 6'630 0
    ЕТР 50-120 5001200500х1200х60440х11403812.3 7'010 0
    ЕТР 60-40 600400600х400х60540х340116.9 5'300 0
    ЕТР 60-50 600500600х500х60540х440137.7 5'520 0
    ЕТР 60-60 600600600х600х60540х540168.5 5'720 0
    ЕТР 60-70 600700600х700х60540х640189.3 6'170 0
    ЕТР 60-80 600800600х800х60540х7402110.1 6'370 0
    ЕТР 60-90 600900600х900х60540х8402310.9 6'570 0
    ЕТР 60-100 6001000600х1000х60540х9402811.7 6'810 0
    ЕТР 60-120 6001200600х1200х60540х11403813.3 7'220 0

    Загрузки


    Скачать прайс лист на Люки АТР-ЕТР заказные 2015.xlsx



    НЕСТАНДАРТНЫЕ РАЗМЕРЫ

    Таблица ЛЮКИ НЕВИДИМКИ®"EUROFORMAT-R" серия ЕТP с замком COMBI TOUCH по индивидуальным заказам

    • Люки Евроформат-ЕТР 1 дверные
    • Люки Евроформат-ЕТР 2-х дверные

    Нестандартные люки под плитку Евроформат-ЕТР, распашные 1 дверные

    Размеры
    рамы
    , мм
    Ширина (мм)
    400 450 500 550 600
    В
    Ы
    С
    О
    Т
    А

    (мм)
    400 6250 6330 6430 6530 6680
    450 6380 6480 6580 6700 6800
    500 6530 6600 6730 6850 6950
    550 6680 6750 6880 6980 7080
    600 6800 6900 7000 7130 7200
    650 6950 7050 7150 7280 7350
    700 7080 7180 7300 7400 7500
    750 7350 7480 7600 7710 7810
    800 7810 7910 8040 8110 8240
    850 7940 8060 8160 8270 8370
    900 8090 8190 8320 8390 8520
    950 8240 8340 8470 8550 8670
    1000 8340 8470 8550 8700 8800
    1050 8500 8600 8700 8850 8960
    1100 8650 8750 8850 8980 9110
    1150 8780 8900 8980 9130 9260
    1200 8900 8980 9110 9260 9360

    Нестандартные 2-дверные

    Размеры
    рамы
    , мм
    Ширина (мм)
    650 700 750 800 850 900 950 1000 1050 1100 1150 1200
    В
    Ы
    С
    О
    Т
    А

    (мм)
    400 10410 10500 10590 10700 10760 10870 10960 11070 11140 11250 11330 11440
    450 10610 10700 10780 10890 10960 11070 11160 11270 11330 11440 11530 11640
    500 10830 10890 10980 11090 11160 11270 11360 11470 11530 11640 11750 11840
    550 10980 11090 11220 11310 11360 11470 11600 11690 11750 11840 11950 12060
    600 11220 11270 11360 11470 11600 11690 11800 11880 11950 12060 12170 12260
    650 11360 11470 11600 11690 11800 11880 11990 12080 12170 12260 12370 12480
    700 11600 11690 11800 11880 11990 12080 12190 12300 12370 12480 12570 12680
    750 11750 11840 11950 12060 12170 12260 12370 12480 12570 12680 12760 12870
    800 12390 12500 12590 12700 12790 12920 13030 13120 13230 13310 13420 13510
    850 12590 12700 12790 12920 13030 13120 13230 13310 13420 13510 13620 13780
    900 12790 12920 13030 13120 13230 13310 13420 13510 13620 13730 13820 13970
    950 12960 13120 13230 13310 13420 13510 13620 13730 13820 13930 14020 14170
    1000 13180 13290 13400 13490 13600 13730 13820 13930 14020 14150 14260 14370
    1050 13400 13490 13600 13690 13800 13930 14020 14150 14260 14350 14460 14570
    1100 13560 13690 13800 13910 14000 14150 14260 14350 14460 14550 14660 14770
    1150 13780 13910 14000 14110 14190 14350 14460 14550 14660 14740 14850 15010
    1200 13930 14080 14170 14280 14370 14500 14630 14720 14850 14940 15050 15210

    Определение размеров:
    до 25мм (включительно) округляются в меньшую сторону до ближайшего значения
    более 25мм округляются в большую сторону до ближайшего значения



    Монтаж люка-невидимки

    Важная информация:

    • Рама люка изготавливается из алюминия
    • Возможно изготовление 2-х дверных люков
    • Со стороны петли плитка может выступать не более чем на 50 мм

    Регулировка положения дверцы люка.

    Для перемещения дверцы люка вверх
    Для перемещения дверцы люка вверх: • Ослабить фиксирующие винты 1 и 2 (рис. 4) в верхнем и нижнем крепежно- регулировочных узлах, с помощью регулировочного ключа • Закрутить на пол-оборота верхний крепежный болт 3 большим регулировочным ключом
    Для перемещения люка вверх-вниз
    • Выкрутить нижний болт 4 (рис. 5) не более, чем на пол-оборота • После регулировки затянуть фиксирующие винты 1 и 2, закрыть дверцу и проверить ее положение. При необходимости регулировку повторить. Для перемещения дверцы люка вниз: • Крепежные болты 3 и 4 вращать в обратную сторону
    Для перемещения дверцы вправо или влево
    Для перемещения дверцы вправо или влево: • С помощью ключа на одном из регулировочных рычагов ослабить фиксирующие винты 5 и 6 (рис. 7) • Вставить регулировочный ключ в отверстие лимба 7 и повернуть лимб в нужном направлении, удлиняя или укорачивая рычаг.

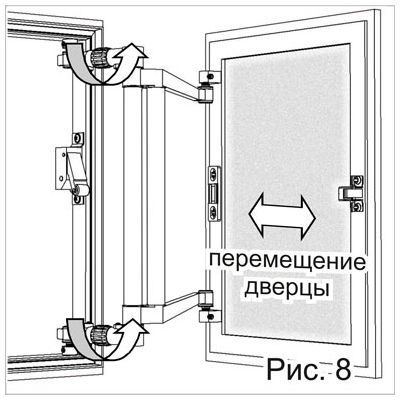

    Для перемещения дверцы вправо или влево• Затянуть фиксирующие винты. • Те же действия проделайте со вторым рычагом соблюдая, то же направление вращения и угол поворота. Дверца сместится параллельно в сторону (Рис 8). Для перемещения дверцы с наклоном вправо

или влевоДля перемещения дверцы с наклоном вправо или влево: • Вращать лимбы в разных направлениях или на разные углы (Рис. 9).



    Нажимные люки под плитку Евроформат ЕТР используются для скрытия сантехнических отсеков и других инженерных коммуникаций. Модель оборудована алюминиевой рамой и распашной дверцей с системой магнитно-нажимных замков. Конструкция предназначена для закрытия больших и средних по размеру ниш и способна выдерживать значительный вес декоративной плитки. В каталоге «Инженерия» представлены одно- и двухдверные люки различных типоразмеров.



    Преимущества люков под плитку



    Ревизионный люк нажимного типа устанавливается под плитку любого вида: гладкую, рельефную, мозаичную. Открытие дверцы осуществляется при помощи магнитно-нажимного замка системы Combi Touch, который приводится в действие легким нажатием руки. В этом заключается преимущество, которое имеют нажимные люки перед обычными распашными моделями: люкам последнего типа для открытия требуются присоски, прикрепляемые исключительно к гладкому кафелю. Нажимными люками можно оборудовать стены с любым декоративным покрытием.



    При правильной установке люк под плитку потайного типа полностью сливается с поверхностью стены. Благодаря отделке кафелем, искусственным камнем или другими декоративными материалами, люк остается абсолютно незаметным даже при установке в видимых местах помещения.



    Серия люков под плитку Евроформат ЕТР характеризуется усиленной конструкцией, которая позволяет выдерживать большие нагрузки. Для незаметного расположения и надежной работы открывающего механизма, в люках под плитку предусмотрена система 3D-регулировки, которая позволяет корректировать положение дверцы в трех направлениях.



    Рамы в ревизионных люках под плитку изготовлены из легкого алюминия. По периметру рамки к люкам крепится резиновый уплотнитель, который служит для надежной влаго- и шумоизоляции. Благодаря этому люки идеальны для использования в санузлах и других помещениях с повышенной влажностью. Люки потайного типа под плитку широко используются для скрытия в нишах стен водомеров, вентилей, нагревателей и других технических устройств. Скрытыми люками комплектуют кухни, ванные, подсобные помещения.



    Нажимные люки производства отечественной компании «Практика» удобны и эстетичны, а качественный открывающий механизм гарантирует им долговечность и надежность.



    Конструкция нажимного люка под плитку



    Конструкция люка под плитку включает такие элементы:



    • алюминиевую рамку с резиновым уплотнителем;
    • дверцу с гипсоволоконным влагостойким листом для последующей декоративной отделки плиткой;
    • регулируемые шарнирные петли двухзвенного типа;
    • систему магнитно-нажимных замков Combi Touch.



    В зависимости от размера, грузоподъемность дверцы люка под плитку составляет от 8 до 15 кг. Минимальный типовой размер, который имеют однодверные люки, – 40 х 40 см, максимальный – 120 х 60 см. Двухдверные типовые люки выпускаются в размерах рамы от 40 х 65 см до 120 х 120 см.



    Подобрать люк нужного размера можно самостоятельно, исходя из габаритов монтажной ниши, либо обратиться за помощью к консультантам нашего магазина. В компании «Инженерия» вы также можете заказать нестандартный по размеру одно- или двухдверный нажимной люк скрытого типа, устанавливаемый под плитку.



    Люки, устанавливаемые под плитку: особенности монтажа



    Монтаж рамы к проему в стене происходит при помощи крепежа. Для соединения дверцы с рамкой используются входящие в комплект шарнирные петли двухзвенного типа. Люки с такими петлями дают возможность сдвигать дверцу фронтально и в сторону. Это не только удобно, но и практично, поскольку исключается повреждение люком декоративного покрытия.



    Пара магнитно-нажимных замков на люке удерживают дверцу закрытой. Механизм открытия срабатывает при легком нажатии. Люк под плитку может открываться как вправо, так и влево. Чтобы изменить направление, необходимо развернуть устройство на 180 градусов.



    Декоративная плитка наклеивается поверх дверцы с выходом за ее габариты на 0,5–7 см. Со стороны петель допускается выход кафеля не более чем на 5 см. Со всех сторон выходить за площадь дверцы должно не более 40% наклеенной плитки.



    Чтобы встроенный люк не был заметен на стене, необходимо, чтобы технологический зазор между наклеенной на люке плиткой и кафелем на стене соответствовал межплиточному шву. Допускается обработка зазора между люком и плиткой на стене силиконом того же оттенка, что и используемая затирка для кафеля.



    Интернет-магазин «Инженерия» предлагает сертифицированные люки потайного типа. Мы доставляем люки по Москве собственной курьерской службой, а также предлагаем доставку транспортными компаниями в другие регионы России. На все ревизионные люки распространяется официальная гарантия завода-изготовителя.
